안녕하세요,
3D 스캐닝 및 역설계 전문 파트너 쓰리디스캔코리아입니다.
제조, 기계, 항공우주, 자동차 및 디자인 산업 현장에서 설계 도면(CAD)이 없는 노후 부품의 복원이나, 단종된 해외 장비의 국산화, 수작업 시제품의 양산화 문제로 고민하고 계시나요?
물리적인 객체를 단순한 그래픽을 넘어 가공 및 수정이 가능한 완벽한 디지털 도면으로 재탄생시키는 과정에는 고도의 정밀 장비와 엔지니어링 노하우가 필수적입니다. 쓰리디스캔코리아가 현장에서 실제로 구현하고 고객사에 제공하는 고정밀 3D 스캐닝 및 전문 역설계 프로세스를 상세히 소개해 드립니다.
1. 프로젝트별 요구조건에 맞춤식 3D 스캐너 라인업
저희는 모든 객체에 동일한 스캐너를 무조건 대입하지 않습니다. 대상물의 크기, 형상의 복잡도, 고객사가 요구하는 공차(Tolerance) 범위를 완벽하게 분석하여 가장 효율적이고 정밀한 최첨단 하드웨어 솔루션을 맞춤 적용합니다.
① SCANOLOGY 산업용 고정밀 3D 스캐너 솔루션
- 적용: 오차 한계가 극도로 엄격한 산업용 가공 부품, 복잡한 사출 금형, 자동차 핵심 파츠 및 정밀 기계 부품.
- 특징: 산업 현장에 최적화된 압도적인 치수 정밀도와 해상도를 바탕으로, 눈으로 보기 힘든 미세한 언더컷과 공차 영역까지 마이크로미터 단위로 완벽하게 캡처합니다.
- NimbleTrack 의 경우 대상체 혹은 대상체 주변에 마커가 없어도 트래커가 보는 방향에서 최대 4.3m 반경 내에서 자유롭게 스캐닝이 가능한 제품입니다. 대형 파이프, 건설장비, 자동차 등을 더욱 빠른 속도와 적은 세팅으로도 높은 정확도로 스캔이 가능합니다.
- SIMSCAN의 경우 콤팩트형 블루 레이저 3D스캐너로서 마커를 대상체 주변 혹은 대상체에 부착하여 매우 빠른 속도로 광나거나 반사되는 물체를 구분하지 않고 높은 정확도(최대 0.02mm)로 스캔이 가능합니다.
② Artec 3D 하이엔드 휴대용 스캐너 솔루션
-
- 적용: 중소형 비정형 객체, 인간공학적 디자인 제품, 의료/바이오 헬스 케어 분야 및 현장 출장 스캔.
-
- 특징: Artec3D 스캐너는 Artec Leo, Artec SpiderII, Artec MicroII 등 다양한 용도별 장비로 구분되며, 별도의 마커 부착 없이도 빠르고 정교하게 자유곡면을 포착하는 세계 최고 수준의 핸드헬드 기술력을 통해, 까다로운 형상도 신속하게 디지털 데이터로 변환합니다.
③ 고정밀 구조광(Blue Light) Polyga Compact S1 Pro 3D스캐너
-
- 적용: 초정밀 부품부터 1m 이내의 산업용 부품까지 전 영역을 커버하는 초고해상도 3D스캐너.
-
- 특징: 한컷 한컷 스캔하여 정합하는 방식의 고정형 광학식 3D스캐너로서 작은 동전부터 1m 이내의 다양한 산업용 부품을 고정밀하게 스캔합니다. 레이저 3D스캐너로는 취득하기 어려운 작고 미세한 형상도 엣지있게 스캔하여 중소형 복잡한 부품과 조형물의 스캔에 가장 이상적입니다.
💡 악조건을 극복하는 쓰리디스캔코리아의 노하우
유리처럼 투명한 소재, 거울처럼 빛나는 유광 금속, 빛을 흡수하는 검은색 표면은 일반적인 스캔 장비로는 데이터 누락이 발생합니다. 쓰리디스캔코리아는 인체에 무해하고 미세 도포 후 스스로 증발하여 장비에 잔여물이 남지 않는 '3D 스캔 전용 승화성 스프레이'와 정밀 마커 시스템을 적재적소에 활용해, 어떤 악조건의 소재라도 누락 없는 완벽한 데이터를 확보합니다.
※ 쓰리디스캔코리아는 ATTBLIME 자연 발화 현상액을 사용합니다.
쓰리디스캔코리아가 사용하는 ATTBLIME 자연 발화(승화성) 현상액의 핵심 장점은 다음과 같습니다.
- 완벽한 비파괴 및 청결성: 도포 후 일정 시간이 지나면 잔여물 없이 공기 중으로 스스로 증발(승화)하므로, 스캔 후 대상물을 닦거나 세척할 필요가 전혀 없으며 제품 손상을 방지합니다.
- 스캔 정밀도 극대화: 유리·아크릴 같은 투명 소재, 거울·유광 금속 같은 반사 소재, 빛을 흡수하는 검은색 표면에 미세하고 균일한 무광 피막을 형성하여 데이터 누락을 완벽하게 방지합니다.
- 장비 및 환경 보호: 현상액 분진이 스캐너 렌즈나 정밀 구동부에 고착되지 않아 고가 장비의 오염을 막고, 현장 작업 환경을 쾌적하게 유지합니다.
- 작업 효율성 및 시간 단축: 후처리(세척 및 건조) 과정이 완전히 생략되므로, 데이터 수집 후 즉시 다음 공정(역설계 및 검사)으로 진입할 수 있어 전체 프로젝트 납기를 획기적으로 단축합니다.
2. 쓰리디스캔코리아의 역설계 전문 소프트웨어 솔루션
3D 스캐너가 뽑아낸 점군(Point Cloud)이나 메쉬(Mesh) 데이터는 그 자체로는 가공이나 치수 수정이 불가능한 '형상 껍데기'일 뿐입니다. 이를 실제 제조 현장에서 쓸 수 있는 '살아있는 파라메트릭 CAD 도면'으로 만드는 것이 진짜 기술력입니다.
저희 쓰리디스캔코리아는 글로벌 최고 권위의 양대 전문 역설계 솔루션을 완벽히 구축하여 운용하고 있습니다.
- Geomagic Design X (지오매직 디자인엑스) 운용
- 역설계 분야의 글로벌 표준 소프트웨어로서, 단순 메쉬에서 편집 가능한 피처 기반 파라메트릭 CAD 모델을 생성합니다.
- STP 혹은 IGES 데이터로 납품을 드리며, 해당 데이터를 다양한 설계 소프트웨어에서 사용 가능합니다.
- Quicksurface (퀵서페이서) 운용
- 기계적인 형상과 비정형적인 자유곡면(Free-form)이 결합된 하이브리드 객체 역설계에 최적화된 차세대 솔루션입니다.
- 스캔 데이터와 역설계 면 사이의 오차를 실시간 컬러맵(Color Map)으로 피드백 받으며 작업하므로, 미세한 유기적 곡면까지 공차 범위 내로 완벽하게 일치시키는 고품질 서페이싱(Surfacing) 데이터를 보장합니다.
3. 신뢰할 수 있는 쓰리디스캔코리아의 역설계 3단계 프로세스

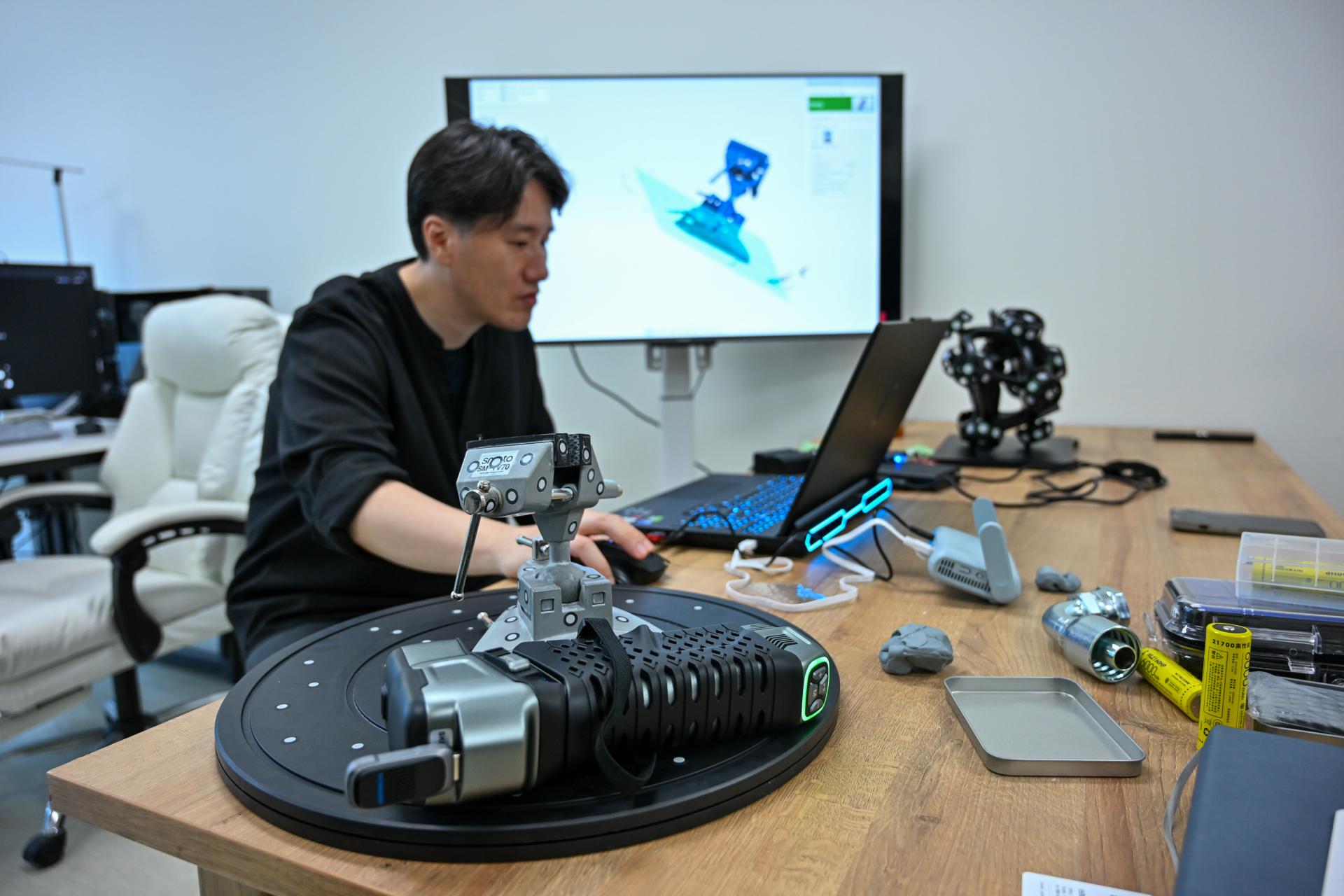

ⓐ 컨설팅 및 데이터 캡처: SCANOLOGY, Artec 3D 등 대상물에 가장 적합한 최적의 하드웨어를 선별하여 현장 또는 사내 전용 스캔 룸에서 초정밀 표면 데이터를 수집합니다.
ⓑ 데이터 최적화 정제: 수집된 로우 데이터를 전용 툴로 가공하여 오차 요인(노이즈)을 제거하고, Geomagic Design X 및 Quicksurface에 호환되는 깨끗한 삼각 메쉬 형태로 전환합니다.
ⓒ 엔지니어링 CAD 모델링 및 검증: 전문 역설계 툴 안에서 대상물의 원래 '설계 의도(Design Intent)'를 파악합니다. 마모되거나 변형된 치수를 기준 정수로 보정하고 최적화 설계를 반영하여, 실제 양산 및 가공이 가능한 완벽한 CAD 도면 파일로 최종 납품합니다.
💡 자주 묻는 질문에 대한 답변 드려요! (FAQ)
Q1. 도면이 없는 노후 부품이나 파손된 제품도 원래 규격대로 복원이 가능한가요?
A1. 기술적으로 가능하지만, 원형을 유추할 수 있는 '최소한의 기준 데이터'가 확보되어야 합니다.
쓰리디스캔코리아의 역설계는 파손되거나 마모된 형태를 그대로 베끼는 것이 아니라, Geomagic Design X와 Quicksurface 솔루션을 활용해 부품의 기하학적 중심, 대칭축, 홀(Hole) 배치 등을 분석하여 '설계 의도(Design Intent)'를 찾아내는 작업입니다. 따라서 다음과 같은 조건이 충족될 때 원래 규격으로의 완벽한 복원이 가능합니다.
- 파손된 경우: 제품이 조각나 있더라도 부품 전체의 형상을 유추할 수 있도록 파편들이 모두 보존되어 있거나, 조립부·구동부의 핵심 치수(축 직경, 볼트 피치 등)가 살아있어야 합니다.
- 마모가 심한 경우: 대칭형 부품이라면 마모되지 않은 반대편 데이터를 미러링(Mirroring)하여 복원할 수 있으며, 기성 규격품(베어링, 볼트 등)과 체결되는 부위의 정보가 남아있어야 정확한 기준 치수로 보정 및 두께 복원이 가능합니다.
Q2. 현장 출장 스캔도 가능한가요? 대상물의 크기 제한이 있나요?
A2. 크기 제한 없이 전국 어디든 현장 출장 스캔이 가능합니다. 저희는 손바닥보다 작은 정밀 커넥터부터 대형 기계 장비, 공장 배관 구조물까지 모두 커버합니다. 이동이 불가능한 대형 객체나 보안이 중요한 부품의 경우, Artec 3D 하이엔드 휴대용 스캐너 및 고성능 레이저 장비를 지참하여 엔지니어가 직접 현장으로 찾아갑니다. 반면, 택배나 화물로 발송이 가능한 중소형 부품은 저희 사내 전용 스캔 룸에서 보다 신속하고 합리적인 비용으로 진행하실 수 있습니다.
Q3. 유리처럼 투명하거나, 거울처럼 반사가 심한 제품도 스캔할 수 있나요?
A3. 문제없습니다. 쓰리디스캔코리아만의 노하우로 완벽하게 스캔합니다. 일반적인 3D 스캐너는 투명한 아크릴, 반사가 심한 유광 금속, 빛을 흡수하는 검은색 표면에서 광원이 튕겨 나가 데이터가 누락됩니다. 하지만 저희는 ATTBLIME 자연 발화(승화성) 현상액을 사용하여 표면에 미세하고 균일한 무광 피막을 형성한 뒤 스캔합니다. 이 현상액은 일정 시간이 지나면 잔여물 없이 공기 중으로 스스로 증발하므로, 고객사의 소중한 제품에 이물질을 남기거나 손상을 주지 않고 정밀한 데이터를 확보할 수 있습니다.
Q4. 납품받은 역설계 데이터(CAD)를 저희가 사용하는 프로그램에서 직접 수정할 수 있나요?
A4. 네, 자유롭게 수정하실 수 있도록 맞춤형 포맷으로 납품합니다. 단순한 껍데기 파일(STP, IGES)뿐만 아니라, Geomagic Design X의 '라이브 트랜스퍼(LiveTransfer)' 기능을 활용하여 SOLIDWORKS, CATIA, Siemens NX 등 귀사에서 실제 사용 중인 상용 CAD 시스템의 모델링 트리(설계 히스토리)를 그대로 살려서 전달해 드립니다. 따라서 인도받으신 후 내부 엔지니어가 언제든지 치수를 변경하거나 추가 가공 설계를 진행하실 수 있습니다.
Q5. 3D 스캔 및 역설계 견적은 어떻게 산정되나요? 무엇을 준비해야 하나요?
A5. 대상물의 사진(크기 가늠용)과 최종 목적(용도)을 알려주시면 가장 정확합니다. 견적은 ① 대상물의 크기와 형상 복잡도, ② 현장 출장 여부, ③ 요구하시는 공차 레벨(정밀도), ④ 최종 결과물의 형태(단순 메쉬 데이터, 히스토리가 살아있는 파라메트릭 CAD 등)에 따라 산정됩니다. 문의하실 때 제품의 전후좌우 사진과 대략적인 크기(가로x세로x높이), 그리고 '금형 양산용', '3D 프린팅 출력용', '치수 검사 및 분석용' 등 활용 목적을 함께 공유해 주시면 가장 빠르고 합리적인 최적의 견적을 제안해 드립니다.
Q6. 제품 전체의 두께가 균일한지, 혹은 제조 후 변형이 일어났는지 확인이 가능한가요?
A6. 네, 3D 가공 검사(Inspection) 서비스를 통해 명확하게 확인해 드립니다. 실제 제품을 스캔한 데이터와 원본 CAD 도면(또는 역설계 도면)을 정밀 비교하여, 제품 전체의 두께 분포와 변형 상태를 공차 범위에 따라 컬러맵(Color Map)으로 시각화해 드립니다. 특정 부위가 설계보다 얼마나 두꺼워졌거나 얇아졌는지 0.01mm 단위의 수치로 직관적인 레포트를 제공하므로, 사출 성형품의 수축 불량이나 주조품의 두께 치수 불량을 완벽하게 잡아낼 수 있습니다.
4. 성공적인 역설계 파트너, 쓰리디스캔코리아
프로젝트에 딱 맞는 3D 스캐닝 및 역설계 결과물을 얻기 위해서는 장비의 스펙, 가공 공차, 그리고 최종 결과물의 활용 목적을 종합적으로 고려해야 합니다.
쓰리디스캔코리아(3DSCANKOREA)는 SCANOLOGY와 Artec 3D 등 신뢰할 수 있는 하이엔드 장비 풀을 보유하고 있으며, 업계 표준인 Geomagic Design X와 차세대 하이브리드 솔루션인 Quicksurface를 통해 국내 최고 수준의 역설계 서비스를 제공합니다.
복잡한 자유곡면 역설계, 단종 부품 복원, 정밀 치수 가공 검사 등 3D 데이터 활용에 대한 고민이 있으시다면 언제든 저희 쓰리디스캔코리아의 전문가 그룹과 상의하십시오. 여러분이 가진 물리적 객체를 가장 가치 있고 정확한 디지털 자산으로 전환해 드리겠습니다.
홈페이지 '문의하기' 메뉴를 통해 궁금하신 사항이나 서비스 문의를 주시면 빠른 시간안에 응대 드립니다.
홈페이지 문의 : https://www.3dscankorea.com/contact
메일문의 : jack@3dscankorea.com
전화문의 : 070-8080-4505
